Motoman Schweißzelle mit MH50-20 auf einem Portal und 2 Drehtischen

Motoman-Schweißzelle mit einem Roboter auf einem Portal auf einer 12 m langen Schiene.

Der Roboter ist mit einem ESAB MIG5000i ausgestattet.

Komplettiert wird das System durch zwei Hochlastdrehtische.

Perfektes System zum Schweißen großer Teile mit oder ohne Vorrichtung.

Hier Details zu den Komponenten

Motoman MH50-20 Roboter Baujahr 2015

DX100 Controller mit 10 Achsen

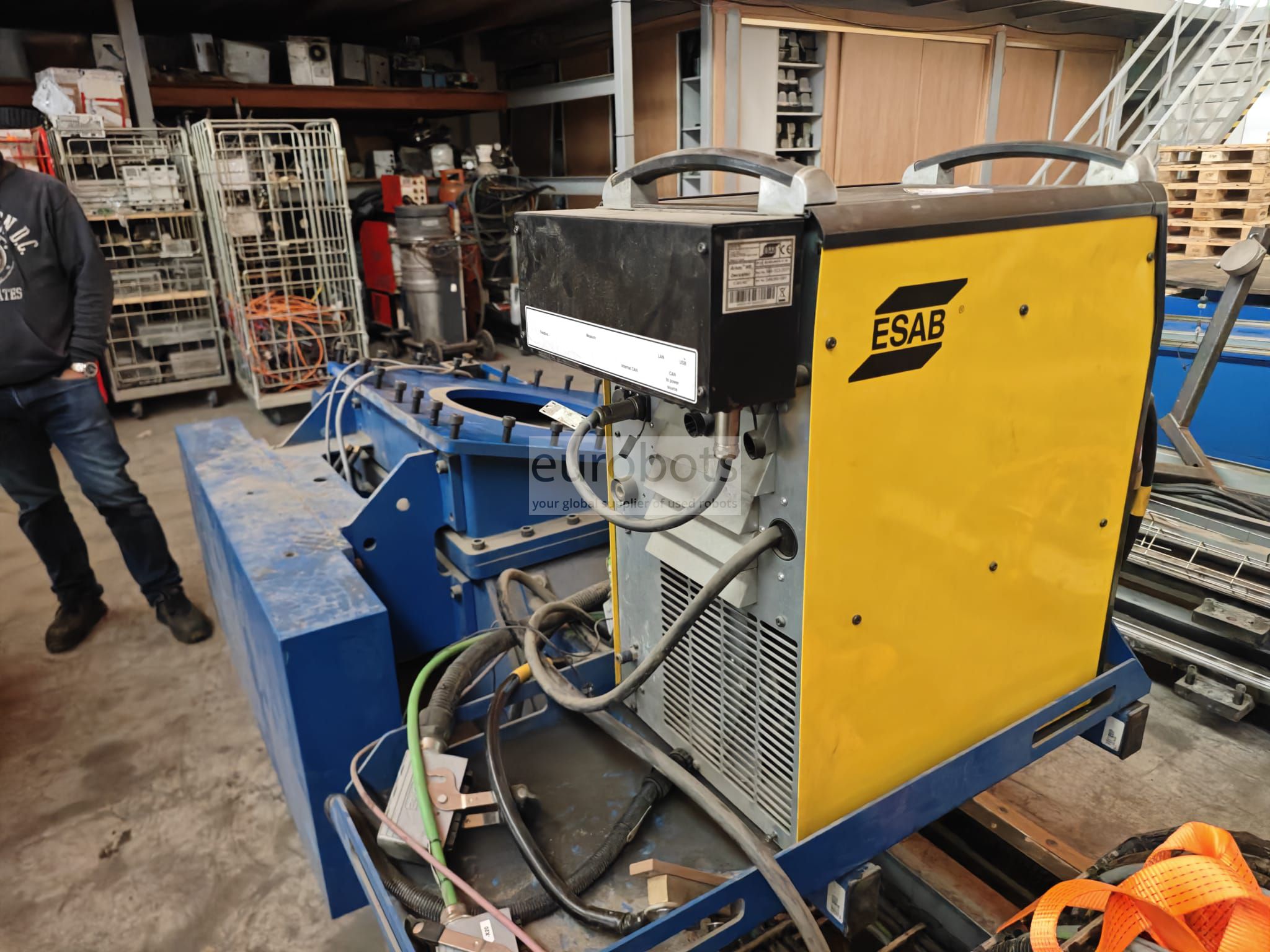

ESAB MIG 5000i Schweißgerät

Reinigungsstation

12 MT-Spur

1 x 4 m Portalkran TSL4000 für den Roboter

2 x Drehtische VMS3000, 3000KG Nutzlast

- Alle Sicherheits- und Kontrollsysteme verfügbar

Hauptspezifikationen

Maximale Belastung des Roboters: 20 kg
Anzahl der Achsen: 6
Maximale horizontale Reichweite: 3.106 mm
Maximale vertikale Reichweite: 5.585 mm
Wiederholgenauigkeit: ±0,15 mm
Controller: DX100

Bewegungsbereich (°)

Achse S: ±180°
Achse L: +135°/- 90°
Achse U: +251°/-160°
Achse R: ±190°
Achse B: +230°/-50°
Achse T: ±360°

Maximale Geschwindigkeit (°/s)

Achse S: 180°/s
Achse L: 178°/s
Achse U: 178°/s
Achse R: 400°/s
Achse B: 400°/s
Achse T: 600°/s

Roboteranwendungen

Lichtbogenschweißen



0 Stücke auf Lager
