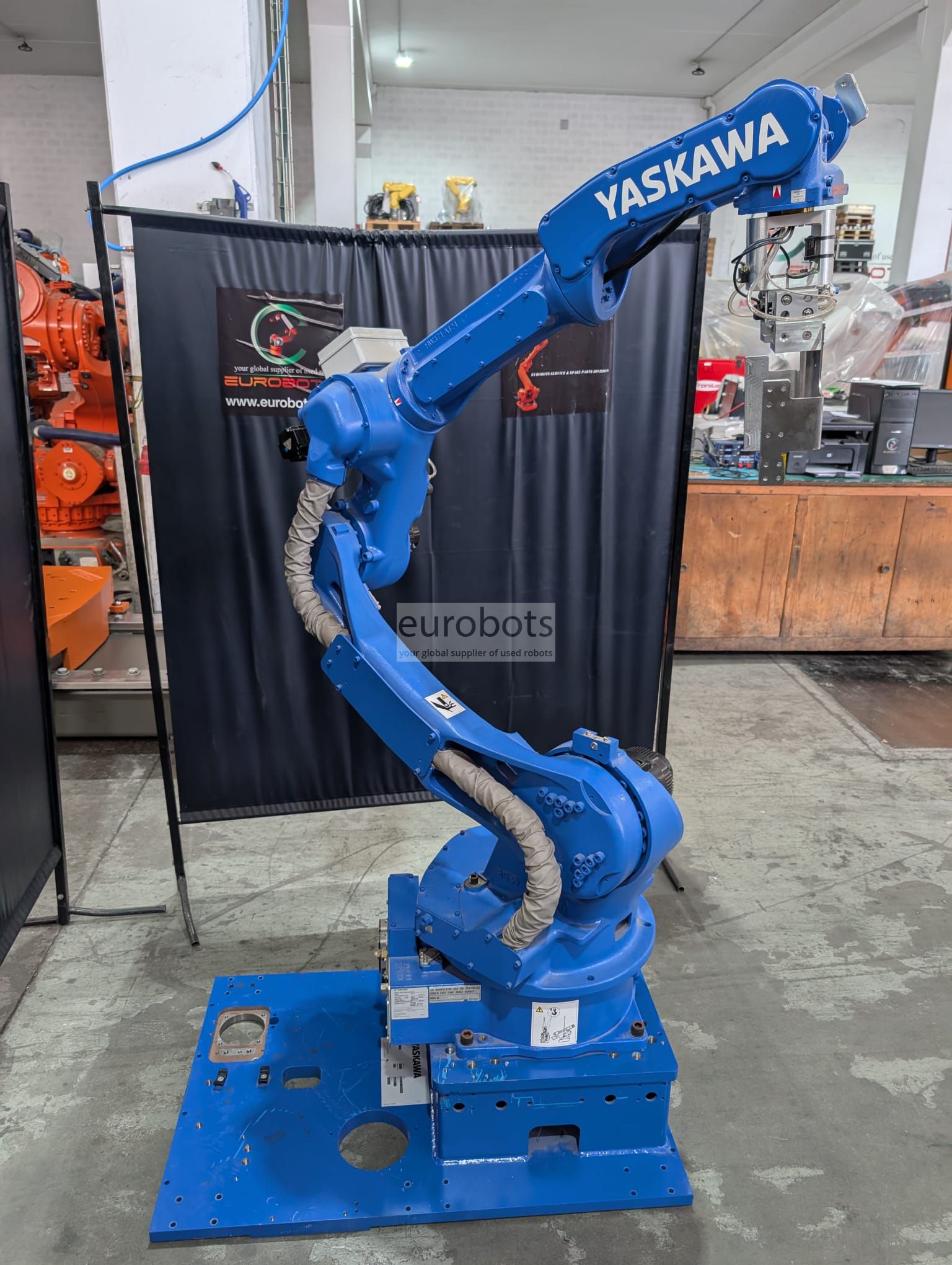

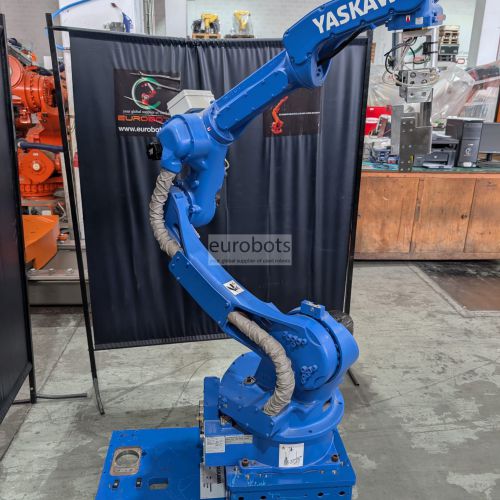

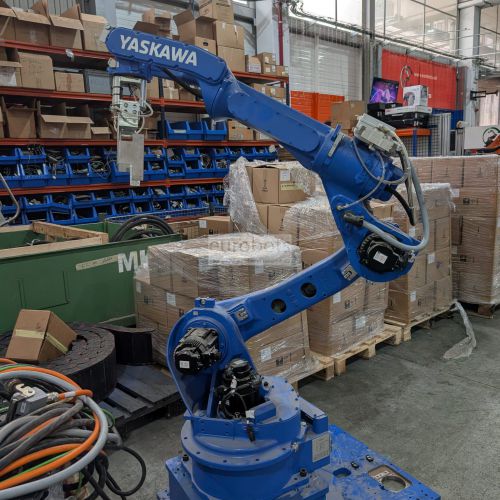

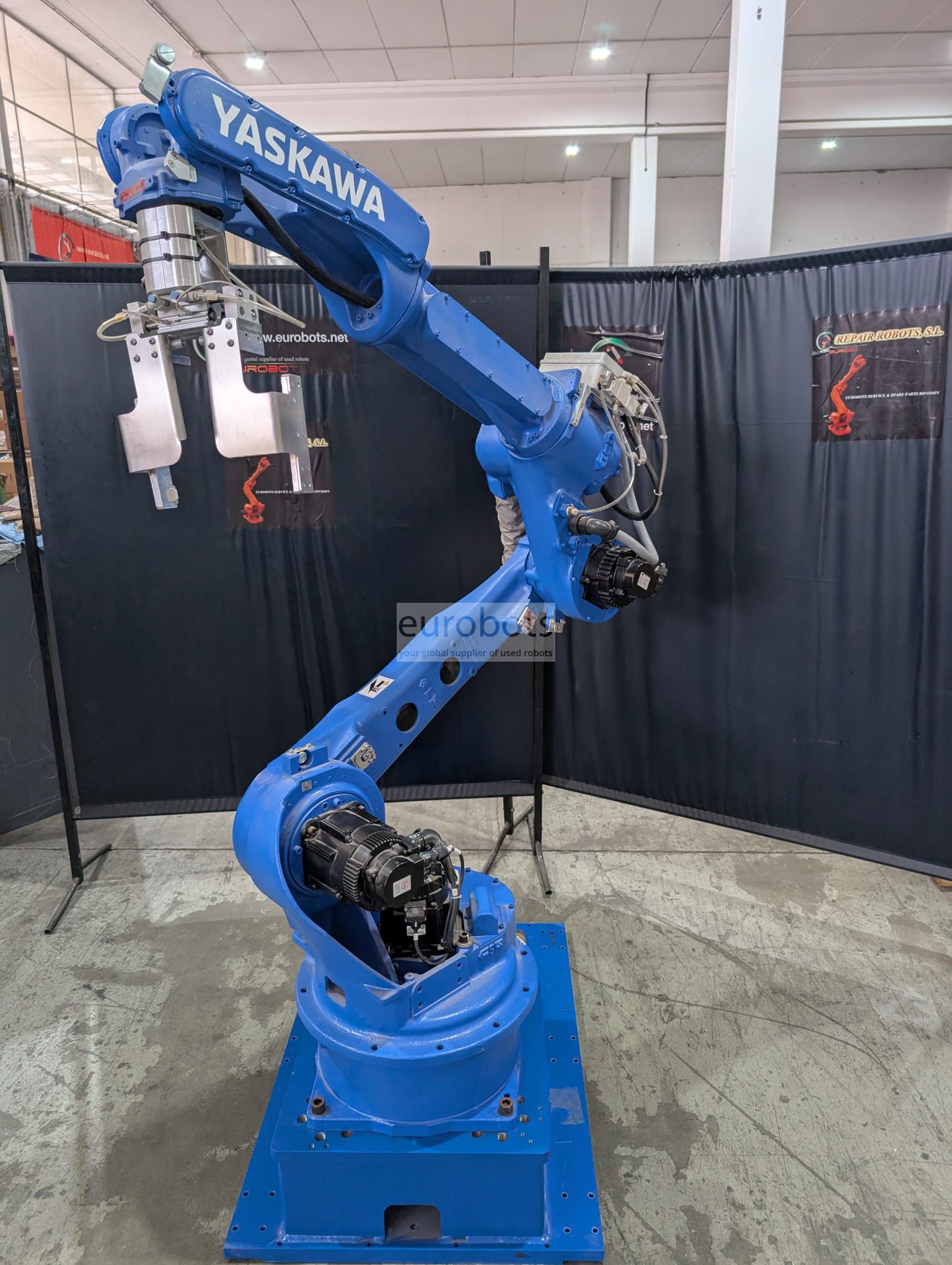

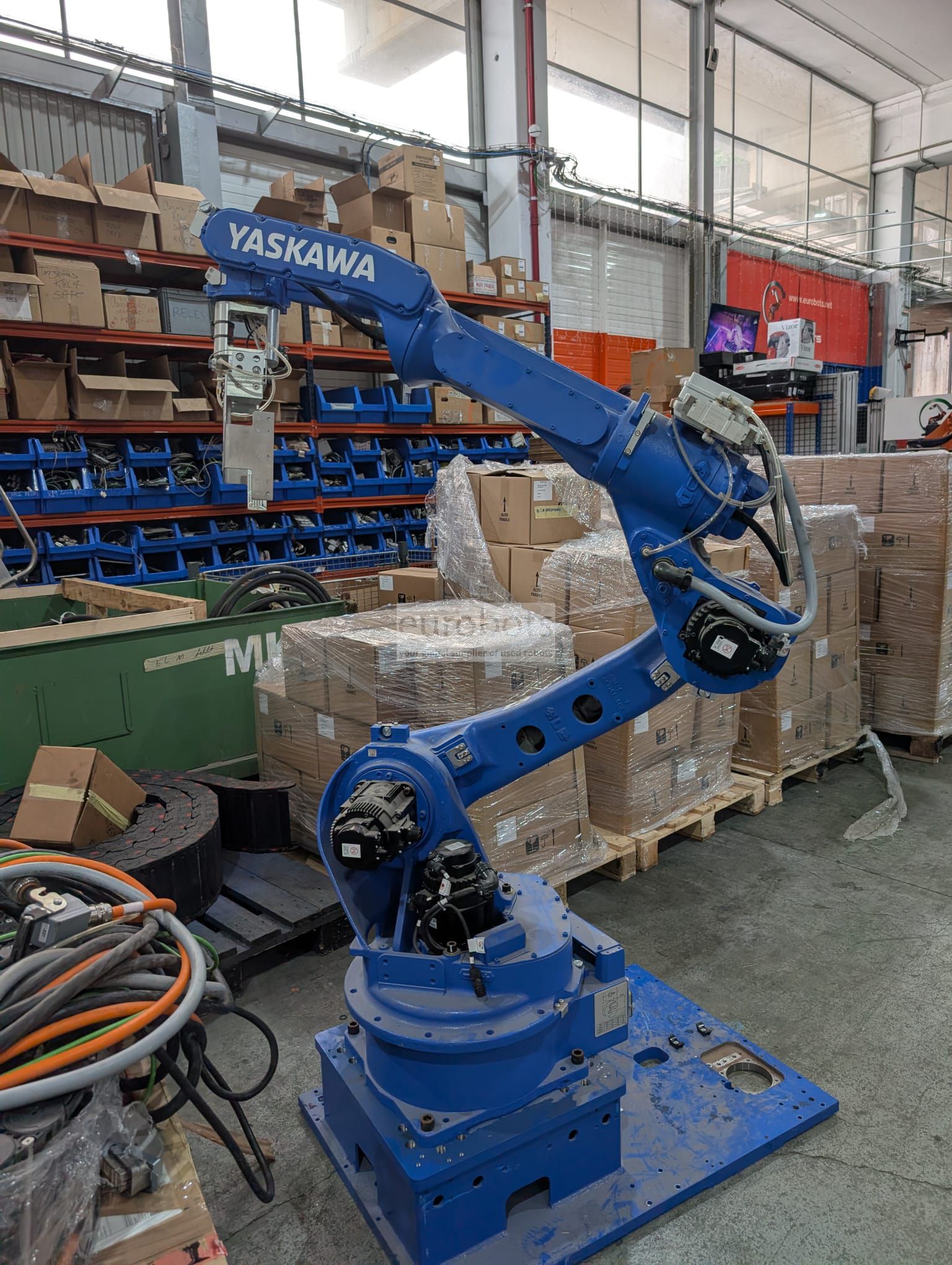

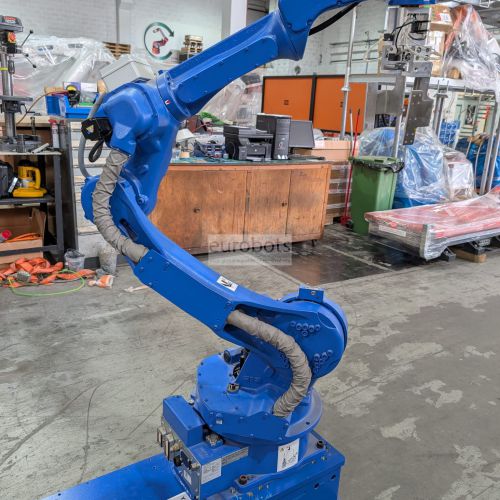

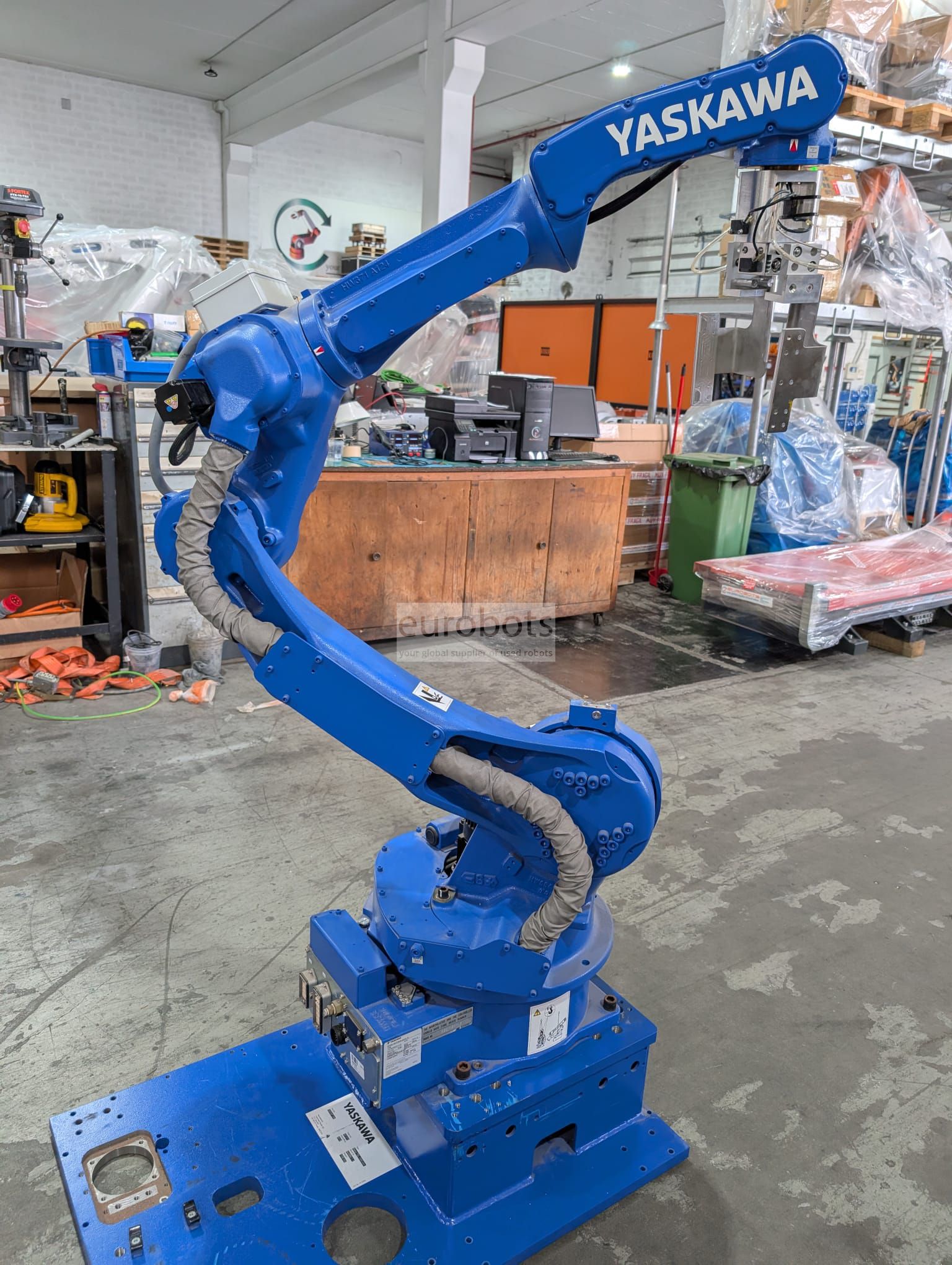

Motoman Yaskawa MH24-10 ad alta velocità

Il robot MH24-10 ha un design sottile a lungo raggio; braccio sagomato per evitare interferenze con altre parti, è caratterizzato dalla sua straordinaria velocità e accelerazione dell'asse che riduce al minimo il tempo di ciclo aumentando la produttività e raggiungendo elevate prestazioni.

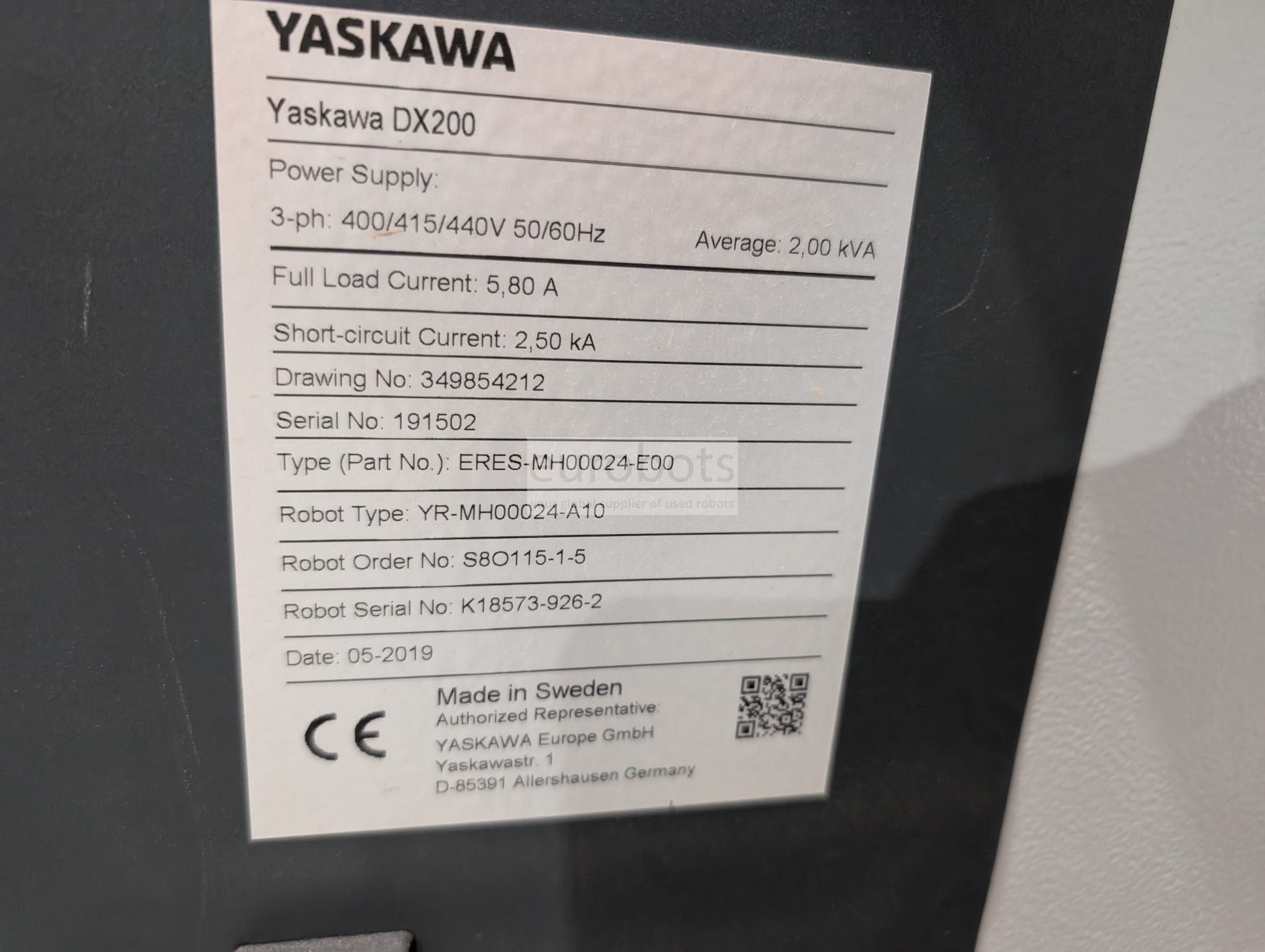

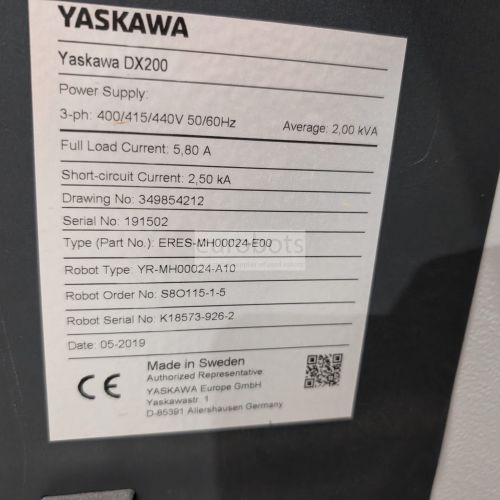

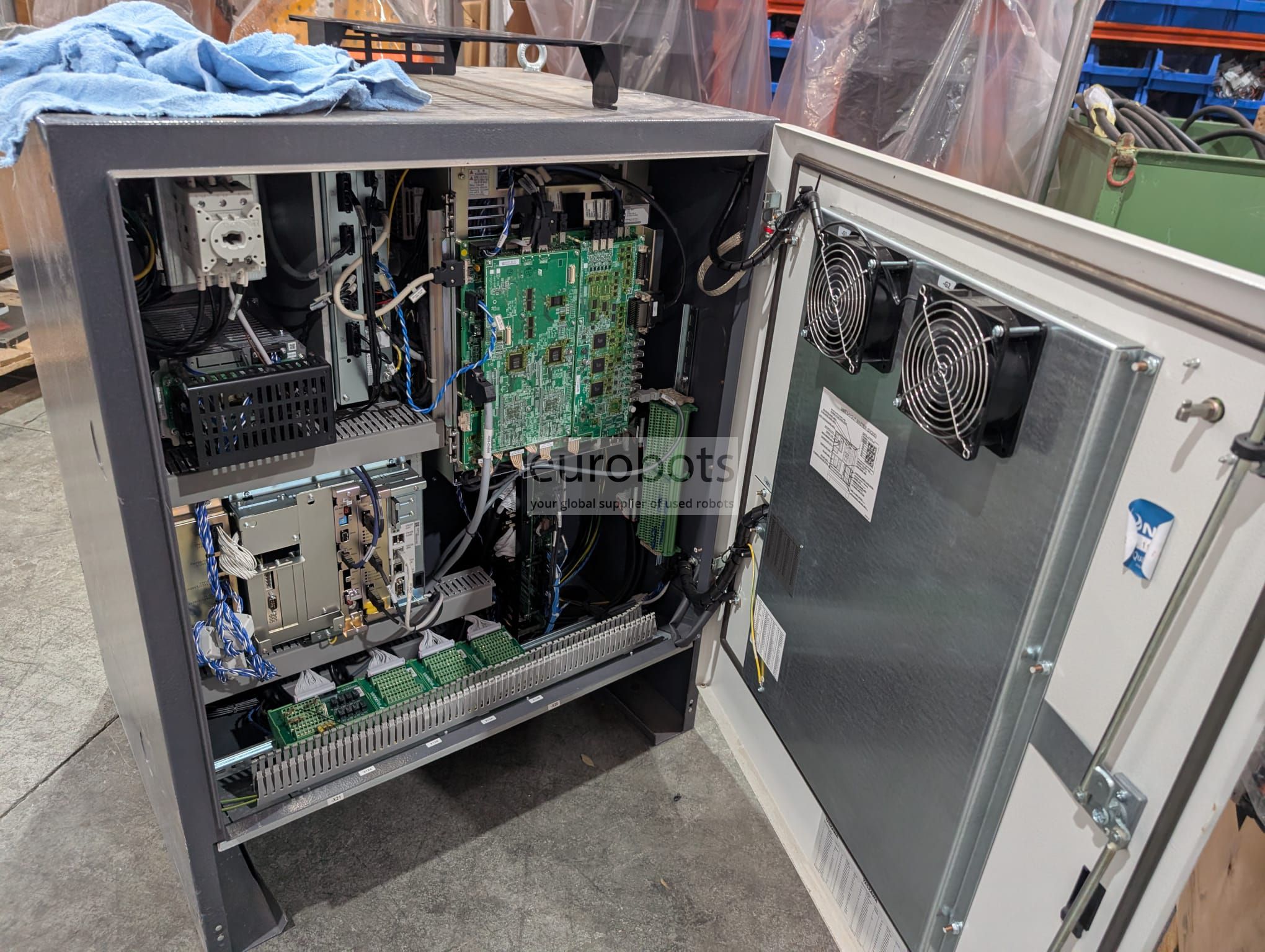

Controller DX200
DX200 è uno dei robusti controller di architettura di sistema di elevata affidabilità e efficienza del livello di sistema per le celle di lavoro robotizzate. Varietà di connessioni di rete di bus di campo. Le zone di interferenza dinamiche proteggono il braccio del robot e forniscono una prevenzione avanzata delle collisioni. Permette fino a tre assi ausiliari / esterni e può essere montato a distanza. fornisce:
Flessibilità di applicazione.
Alta produttività.
Minimi costi di integrazione.
Flessibilità di applicazione.
Maggiore affidabilità e efficienza energetica.
Maggiore capacità di manutenzione, riduzione del tempo medio di riparazione (MTTR).
Categoria 3 Livello di prestazione Unità di sicurezza funzionale (FSU).
Controllo di robot multipli di fino a 8 robot / 72 assi con movimento sincronizzato tra i dispositivi.
Il controllo avanzato del movimento del robot (ARM) fornisce un'elevata produttività e una pianificazione delle traiettorie.
Piccolo e leggero ciondolo con schermo di tocco a colori di programmazione Windows® CE con possibilità di visualizzazione multipla.
Specifiche principali

Carico massimo di robot: 10 kg
Numero di assi: 6
Massima portata orizzontale: 2.010 mm
Massima portata verticale: 3.649 mm
Ripetibilità: ± 0,08 mm
Controller: DX200

Campo di movimento (°)

Asse S: ​​± 180 ° (l'intervallo di movimento massimo MH24-10 ad asse S è di ± 30 °).
Asse L: + 155 ° / - 105 °
Asse U: + 250 ° / -170 °
Asse R: ± 200 °
Asse B: ± 135 °
Asse T: ± 455 °

Velocità massima (° / s)

Asse S: ​​197 ° / s
Asse L: 190 ° / s
Asse U: 210 ° / s
Asse R: 410 ° / s
Asse B: 410 ° / s
Asse T: 620 ° / s

Applicazioni di robot

montaggio
Tendenza della macchina
Gestione del materiale
erogazione

In attesa di ulteriori scorte

Immagini
Diagrammi
